Aktuelles 2017

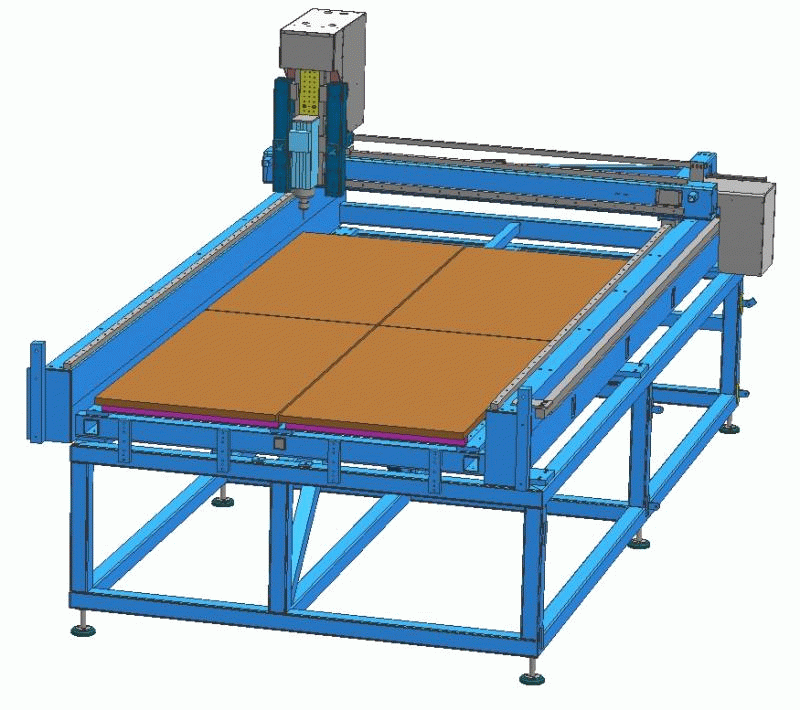

Mehr Steifigkeit am Zanner Querbalken.

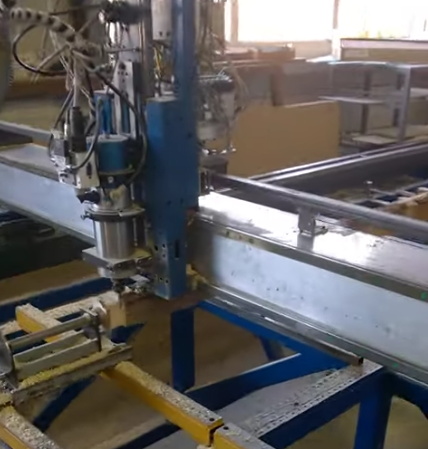

Bild vom Balkenwagen

Durch die Neuanordnung der THK-Linearführungen an der Stirnseite und auf der oberen Fläche (früher nur stirnseitig), ensteht ein größerer Abstand zwischen dem oberen und dem unteren Linearwagen und dadurch mehr Steifigkeit bei gleichbleibender Masse.

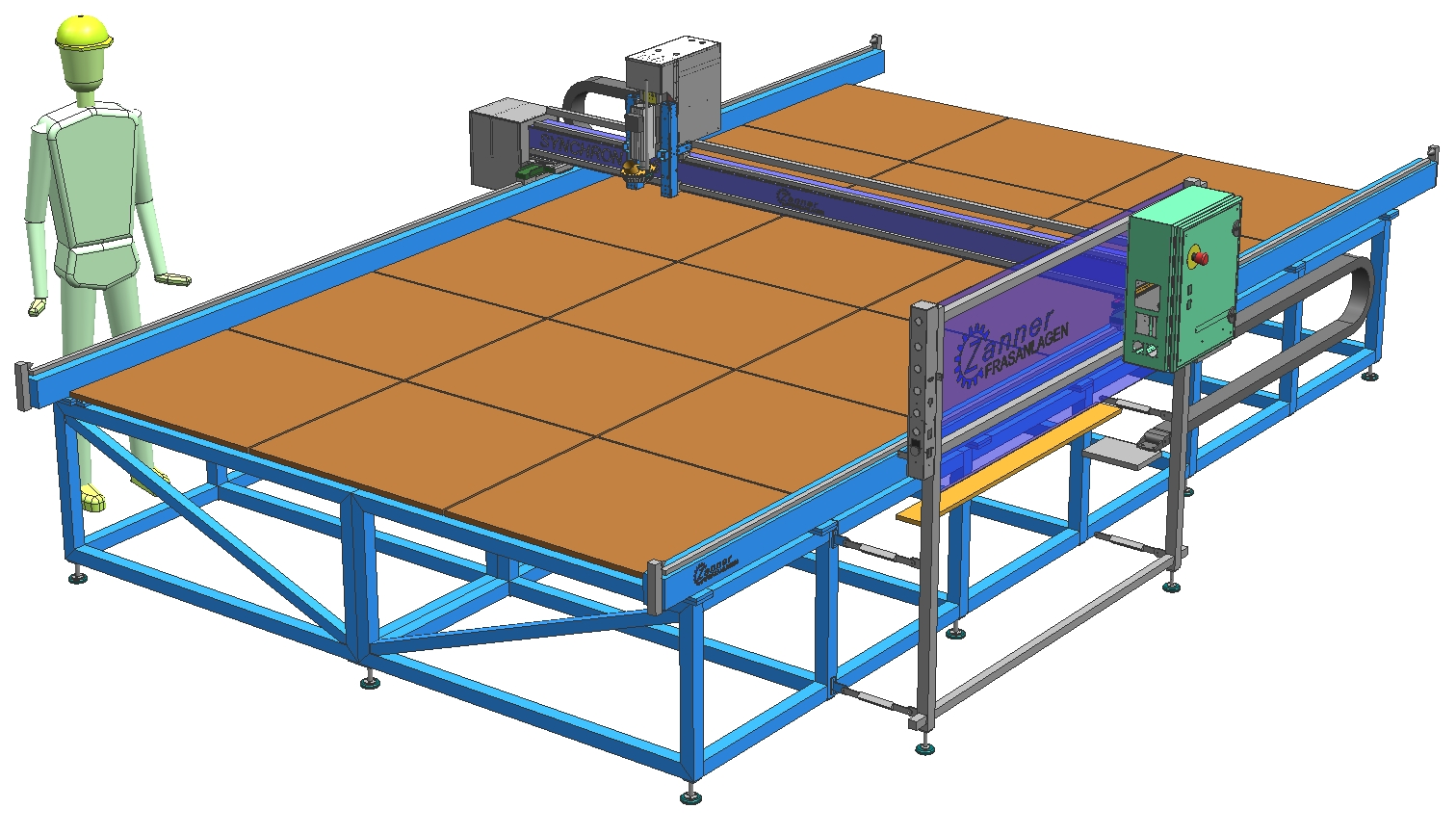

Spindelschwenkeinheit für SYNCHRON 3020
Bild von manueller A-Achse

Nachrüstung einer endlos und stufenlos verstellbaren Schwenkeinheit für eine Elte Frässpindel um die Möglichkeiten der spanenden Bearbeitung an einer SYNCHRON Fräsanlage zu erhöhen. Somit können nun z.B. auch vertikale Flächen bearbeitet werden (siehe auch Video).

youtbeStahlprofil Bohren und Fräsen

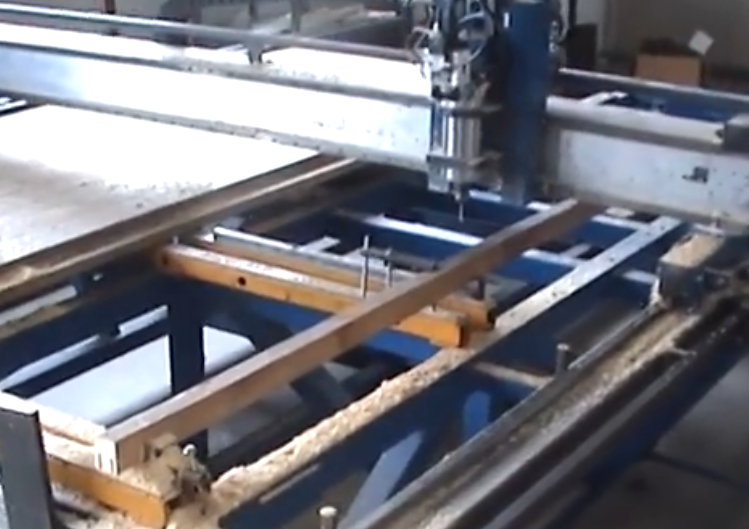

Fasenfräsaggregate für die Holzplattenfertigung
Fasenfräsaggregate

Fertigung von Fasenfräsaggregaten für Ø 140mm Fasenfräser von Leitz mit Anlaufring. Die Aggregate sind mit einer leichtgängigen und wartungsfeien Linearführung ausgeführt und können somit vom Anlaufring in die richtige Position gedrückt werden.
Als Antriebe wurden Standard Asynchronantriebmotoren eingesetzt und entsprechend umgebaut (Feinwuchtung von Rotor, reibungsarme Abdichtung...) sodass die Motoren mit einer Drehzahl bis knapp 6000U/min betrieben werden können.

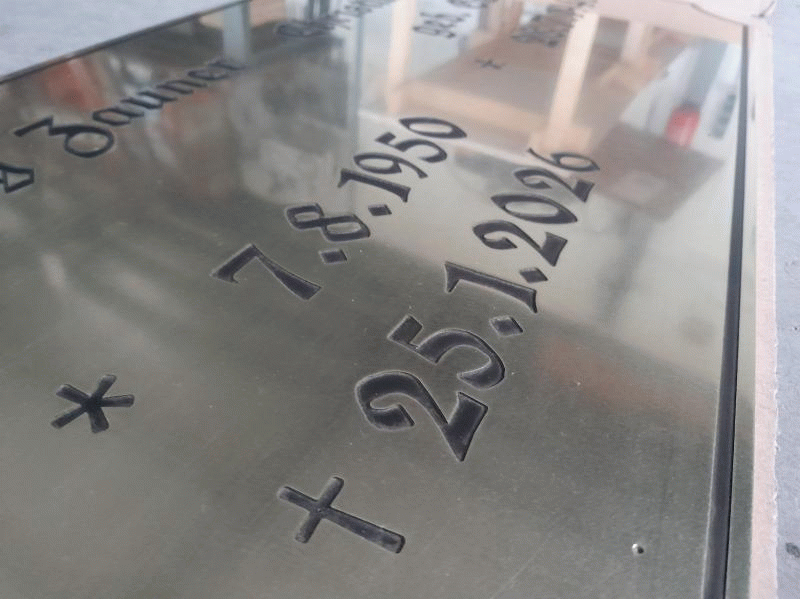

Gravieranlage mit Rundachse
ZannerEngraver

Entwurf einer Graviermaschine zum Gravieren von Schriften, Logos,... an runden Werkstücken.

Eine linear-gefederte, mit Druck auf die Werkstückoberfläche ausführte Frässpindel mit höhenverstellbaren Gleitring, stellt sicher dass bei Unebenheiten und Unrundheiten die eingestellte Graviertiefe konstant bleibt.

Wird die Z-Achse vertikal gestellt und die gefederte Frässpindel arretiert, kann die Maschine für normale 3-Achs Gravier- und Fräsarbeiten an dem zwischen Rundachse und Maschinengestell liegenden T-Nutenaufspanntisch genutzt werden.


- Max. Drehzahl Frässpindel: 10.000U/min

- Gravierstichel bzw. Fräseraufnahme: 3mm

- Verfahrweg A-Achse: 120°

- Verfahrweg C-Achse: 360°

- Verfahrweg X-(T-Nutentisch), Y- und Z-Achse: ca. 150 x 300 x 250mm




Aktuelles 2016

Frohe Weihnachten!

Wir wünschen ein frohen Weihnachtsfest und einen guten Rutsch ins neue Jahr!

Der Betrieb ist wegen Weihnachtsurlaub vom 19.12.2016 bis 2.1.2017 geschlossen!

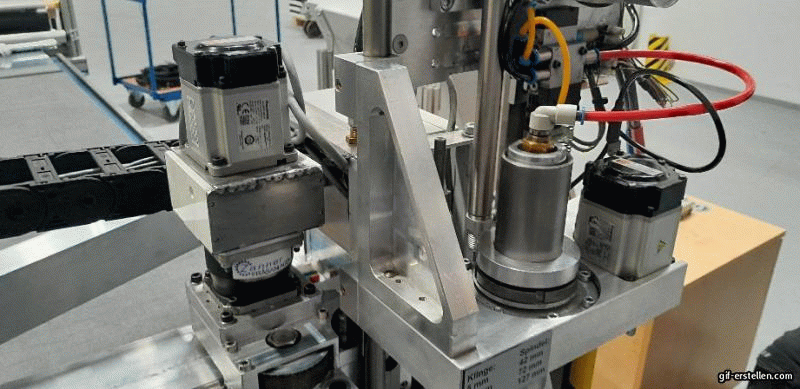

Oszillierender Schneidekopf
Sondermaschine

Neuer oszillierender tangential Schneidekopf mit eigenem Antrieb zum Heben und Senken.

  • Pneumatischer Antrieb für Heben und Senken
  • Mannesmann Demag Druckluftmotor mit bis 9000 Hübe/min
  • Drehung des Messers per Schritt- oder Servomotor
  • Durchschnittlicher Vorschub im Material 2500mm/min
youtbeLeder Schneiden


Durch die Integration eines eigenen Antriebes zum Heben und Senken, kann der Schneidekopf auch bei Maschinen ohne Vertikalachse (Z-Achse) eingesetz werden bzw. der Vertikalantrieb der Maschine, kann für die Drehbewegung des Schneidemessers verwendet werden.


Basic Design für Fräsautomat
Sondermaschine Entwurf einer CNC-gesteuerten 3-Achs Fräsanlage + Schwenktisch zum Bearbeiten von Aluminiumgussteilen als auch zum Trennen des Angusses. Durch den Schwenktisch können die Gussteile auf 3 Seiten bearbeitet werden. Nach der Bearbeitung wird automatisch ausgeworfen und sortiert in verschiedenen Boxen abtransportiert.
Konstruktion 5-Achs Fräsanlage für Kunststoffrohre
5-Achs Fräsmaschine Konstruktion eines 5-Achs Fräsroboters mit dem bewährten Zanner Schwenkachsen, zum Fräsen von Kunststoffrohren. 0,3KW Frässpindel mit max. 18.000U/min, 530mm max. Rohrdurchmesser, max. Fräserdurchmesser 5mm, max. lineare Verfahrgeschwindigkeit 200mm/sec.

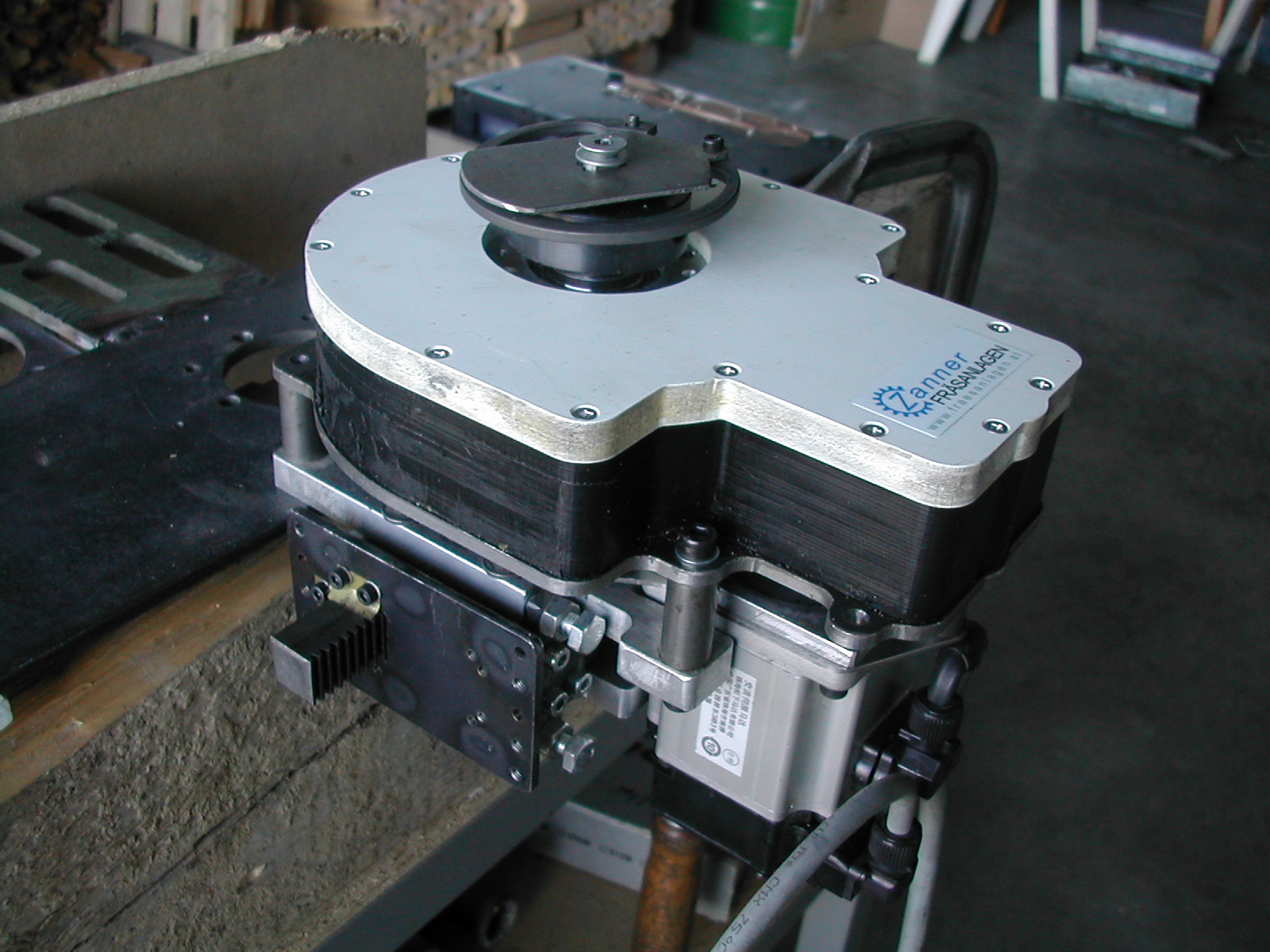

Zanner Getriebe Version 2
Zanner Getriebe Neue spielfreie Getriebe angepasst an 0,2kW AC-Servomotoren Panasonic MINAS A5.
