Zanner FRÄSANLAGEN

Aktuelles 2020

Frohe Weihnachten!

Wir wünschen ein frohes Weihnachtsfest und einen guten Rutsch ins neue Jahr 2021!

Der Betrieb ist vom 23.12.2020 bis 6.1.2021 geschlossen. Ab 7.1.2021 stehen wir wieder zur Verfügung!


Linear Input Device:

Schrittmotor gesteuerte Linearachse mit pneumatik Komponenten für die Zuführung von Stangenmaterial. Eine Zanner 3-Achse Fräsanlage kann, wie im Video zu sehen, zum Schneiden und Starten der Stangen Weiterführung verwendet werden.

youtbeLinear Feeder

Horizontalbohrmaschine:
Bohrachse

Basic Engineering für eine horizontale Bohrachse bzw. Horizontalbohrmaschine für die Serienfertiung von Aluminiumteilen. Eine moderne Microcontroller Steuerung sorgt für eine nummerisch gesteuerte Linearachse, Motorspindel, sowie für diverse Ausgänge für Werkstückhalterung, Absaugung,.. als auch Eingänge für Start, Stopp, Weiter, Abdeckhaube,....


Corona Zeit:
Fertigung, Reparatur

Der Betrieb bleibt offen, unter Einhaltung der vorgeschriebenen Maßnahmen werden bestehende Aufträge termingerecht gefertigt und geliefert.
Für neue Aufträge, Bestellungen, sowie für "Bring In" Reparaturen und Service stehen wir auch in Corona Zeiten gerne zur Verfügung.
Reparaturen und Service Dienste vor Ort, werden wenn möglich, aufgeschoben.

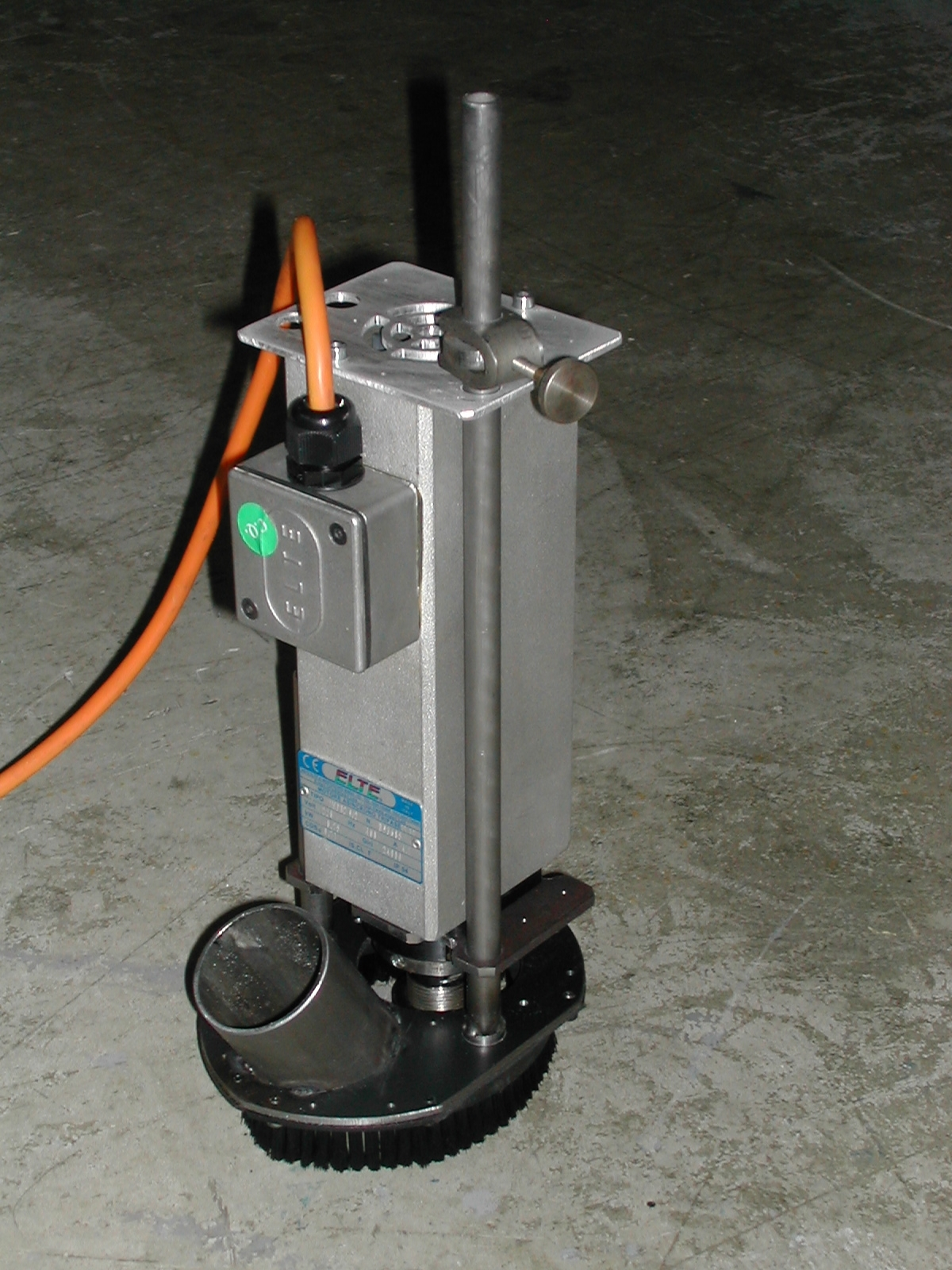

Verbesserte Absaugdüse für Elte Fräsmotor:
Profil Automation

Neue Absaugdüese für Elte Frässpindel 0,8kW in schlankerer Ausführung, mit Minkbürste und manueller Höhenverstellung. Die Anbindung der Absaugkomponenten erfolgt direkt an der Frässpindel und ist somit von der Werkzeugachse unabhängig.




Aktuelles 2019

Frohe Weihnachten!

Wir wünschen ein frohes Weihnachtsfest und einen guten Rutsch ins neue Jahr 2020!

Der Betrieb ist vom 21.12.2019 bis 6.1.2020 geschlossen. Ab 7.1.2020 stehen wir wieder zur Verfügung!

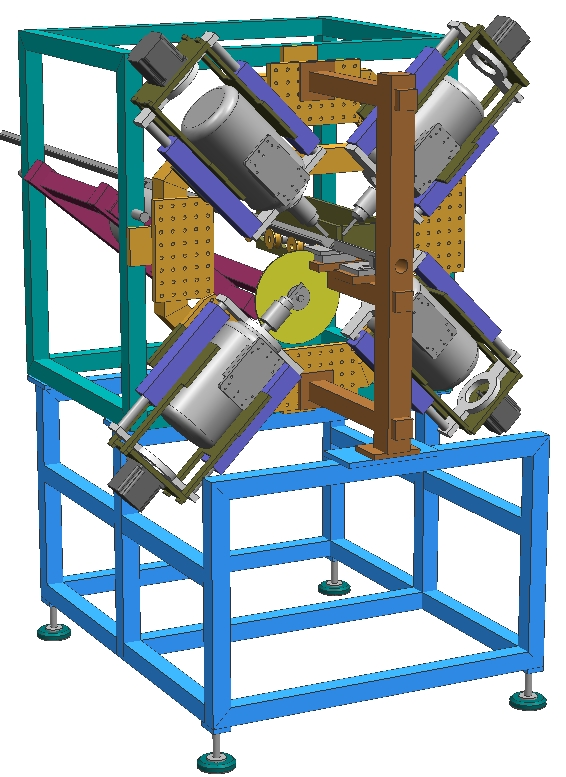

Automation für Aluprofile:
Profil Automation

CAD Basic Engineering für eine automatische Bearbeitung von Aluminiumprofilen mit Kreissäge. Die Materialzuführung und Positionierung kann durch einen Rollenvorschub oder ein Linearverschiebesystem erfolgen. Ein Werkstück Haltesystem vor und hinter der Kreissäge sorgen bei der spanenden Bearbeitung für ausreichendes Festhalten des Werkstückes und somit Präzision.


Neue Abdecklösungen:
Abdeckung fuer UFA 1009

Zum Schutz vor Späne können nun die neuartigen leichtgängigen Bandabdeckungen für die Linearachsen eingesetzt werden, sowie äusserst leichtgängige und feine PVC Spiralschlauch Module für Zahnstangen und Gewindespindeln. Die stirnseitigen Alugehäuse dienen zum umlenken des Abdeckbandes.


Betriebsurlaub:

Der Betrieb bleibt von 05.07.2019 bis einschlieslich 15.07.2019 geschlossen. In dringenden Fällen, bitte eMail schreiben und/oder +43 677 180 571 72 anrufen, wir werden versuchen zu antworten.

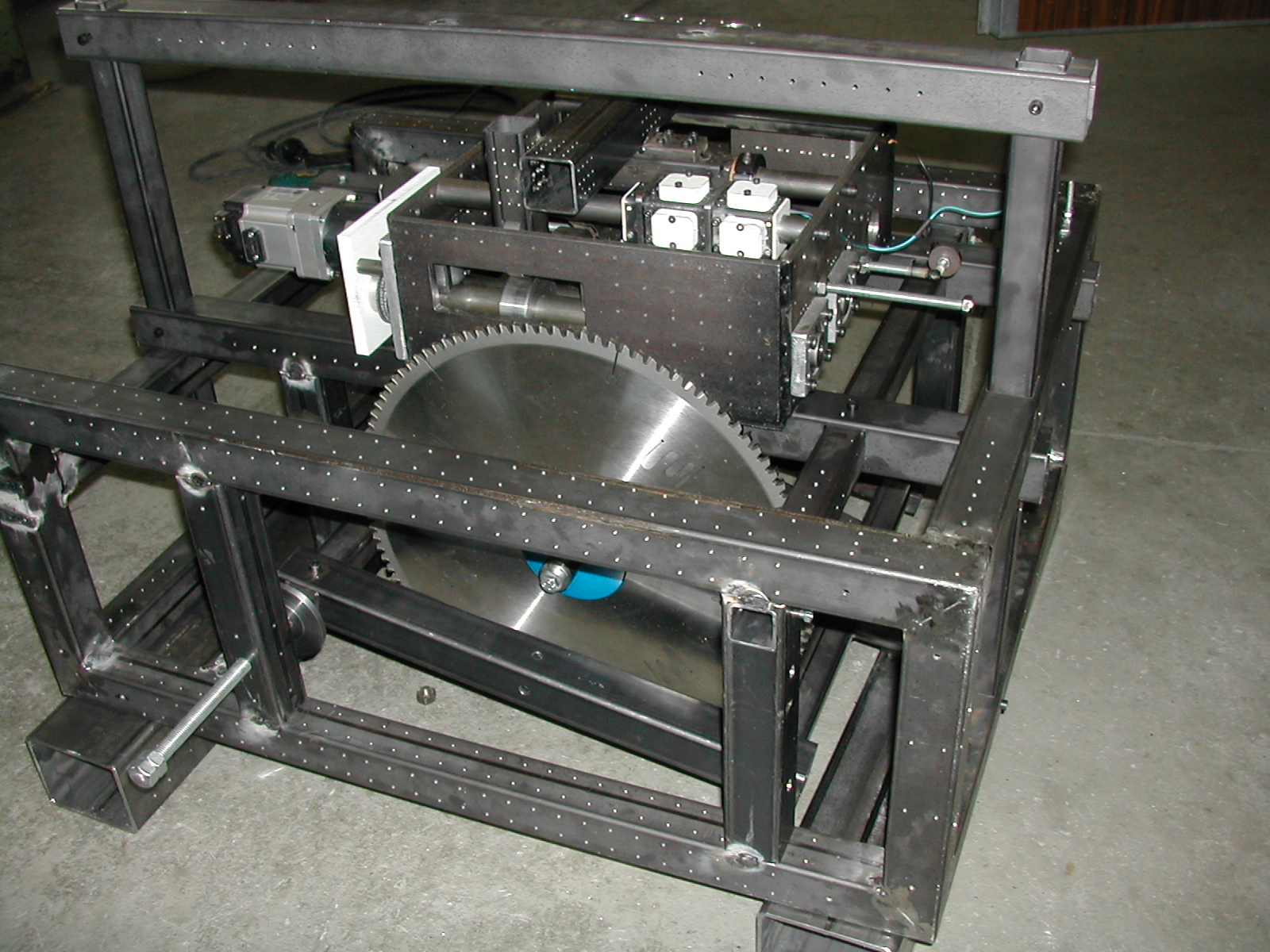

Kreissäge mit automatischer Materialzuführung:
Kreissäge

Fertigung einer Kreissäge mit Rollenvorschub zum Zuschneiden von verschiedenen Aluminiumprofilen in verschiedenen Längen.

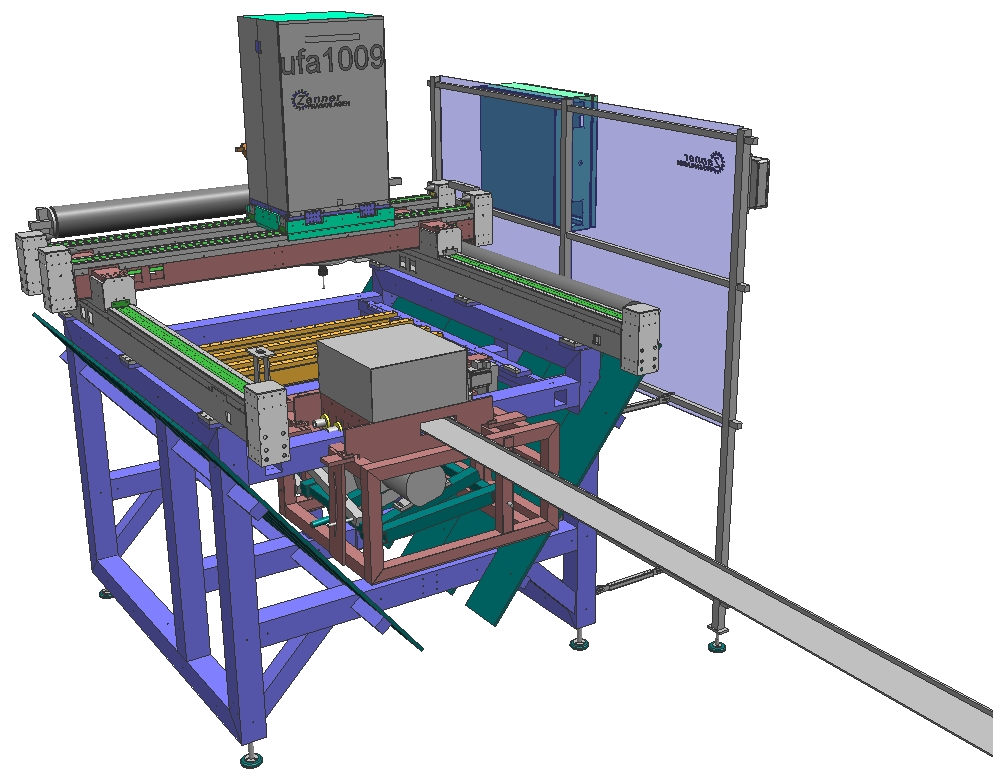

Fräsanlage UFA:
Sonderfraesanlage UFA 1009

Wenn es um Vielseitigkeit, Steifigkeit und Schnelligkeit geht, kommt unsere Sonderfräsanlage UFA zum Einsatz, hier mit stirnseitig angebauten Rollenvorschub zum bearbeiten von verschiedenen Aluminiumprofilen. Am Rollenvorschub kann für zusätzliche Bearbeitungen eine Kreissäge- und Gewindeschneideeinrichtung befestigt werden, wobei dessen Vorschubbewegungen von der Fräsanlage (dient als Roboter) bewegt werden.




Aktuelles 2018

Frohe Weihnachten!

Wir wünschen ein frohes Weihnachtsfest und einen guten Rutsch ins neue Jahr 2018!

Der Betrieb bleibt ab 21.12.2018 geschlossen, ab 02.01.2019 stehen wir wieder zur Verfügung!

Fräsanlage ZFA-MINI:
Tischfräsmaschine

Mit dem Basic Engineering für eine Tischfräsmaschine und deren zentral positionierten Fräspindel sollte positiv auf die wirkenden Kräfte bei der Zerspanung eingewirkt werden. Gehärtete und geschliffene Hohlwellen bilden die Basis der Linearachsen, das Untergestell sowie alle mechanischen Hauptkomponeten werden wie gewohnt aus kompakten CNC-bearbeiteten Stahlschweisskonstruktionen gefertigt.

Immer wieder gefragt:
werkstattorientiert

Werkstattorientierte CAD-/CAM-Lösungen direkt am Maschinenrechner, somit können Werkstücke direkt an der CNC-Fräsmaschine konstruiert und ausgefräst werden, ohne Umweg über einen Konstruktionsrechner oder Konstruktionsbüro.

Halterung für Alu Druckgussteile
Bild vom Balkenwagen

Aufspannvorrichtung bestehend aus zwei speziellen Schraubstöcken zum Halten und paarweise Fräsen von rechteckigen Aluminium Druckgussgehäusen mit unterschiedlichen Dimensionen auf einer DELTA 73 Fräs- und Gravieranlage.



Aktuelles 2017

Frohe Weihnachten!

Wir wünschen ein frohes Weihnachtsfest und einen guten Rutsch ins neue Jahr 2018!

Der Betrieb bleibt ab 22.12.2017 bis einschliesslich 29.12.2017 geschlossen!


Mehr Steifigkeit am Fräsanlagen Querbalken.
Bild vom Balkenwagen

Durch die Neuanordnung der THK-Linearführungen an der Stirnseite und auf der oberen Fläche (früher nur stirnseitig), ensteht ein größerer Abstand zwischen dem oberen und dem unteren Linearwagen und dadurch mehr Steifigkeit bei gleichbleibender Masse.

DELTA 2010 mit WinPC-NC V3

Vorführung der neuesten Funktionen von WinPC-NC V3, welche unter anderem mit einer 3D-Ansicht und Konturverfolgung ausgestattet ist.

Spindelschwenkeinheit für SYNCHRON 3020
Bild von manueller A-Achse

Nachrüstung einer endlos und stufenlos verstellbaren Schwenkeinheit für eine Elte Frässpindel um die Möglichkeiten der spanenden Bearbeitung an einer SYNCHRON Fräsanlage zu erhöhen. Somit können nun z.B. auch vertikale Flächen bearbeitet werden (siehe auch Video).

youtbeStahlprofil Bohren und Fräsen
Fasenfräsaggregate für die Holzplattenfertigung
Fasenfräsaggregate

Fertigung von Fasenfräsaggregaten für Ø 140mm Fasenfräser von Leitz mit Anlaufring. Die Aggregate sind mit einer leichtgängigen und wartungsfeien Linearführung ausgeführt und können somit vom Anlaufring in die richtige Position gedrückt werden.
Als Antriebe wurden Standard Asynchronantriebmotoren eingesetzt und entsprechend umgebaut (Feinwuchtung von Rotor, reibungsarme Abdichtung...) sodass die Motoren mit einer Drehzahl bis knapp 6000U/min betrieben werden können.

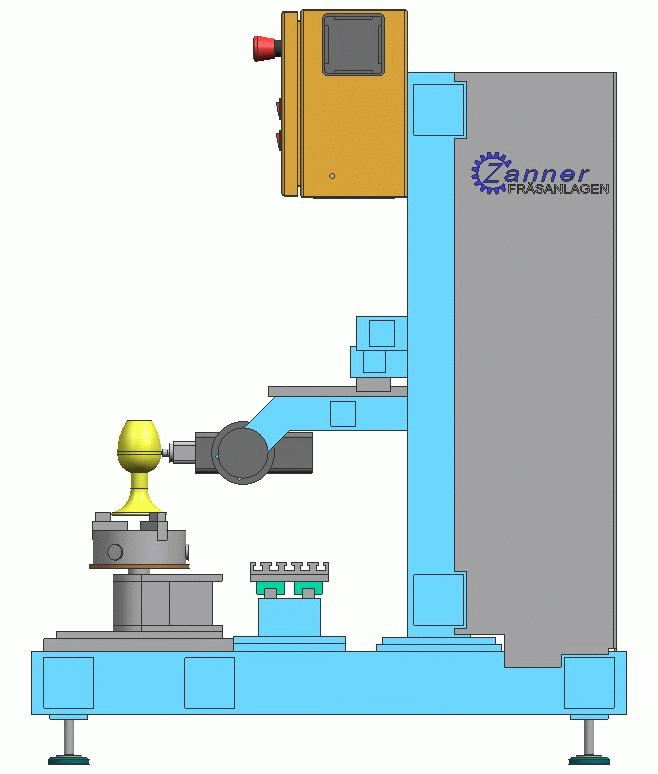

Gravieranlage mit Rundachse
ZannerEngraver

Entwurf einer Graviermaschine zum Gravieren von Schriften, Logos,... an runden Werkstücken.

Eine linear-gefederte, mit Druck auf die Werkstückoberfläche ausführte Frässpindel mit höhenverstellbaren Gleitring, stellt sicher dass bei Unebenheiten und Unrundheiten die eingestellte Graviertiefe konstant bleibt.

Wird die Z-Achse vertikal gestellt und die gefederte Frässpindel arretiert, kann die Maschine für normale 3-Achs Gravier- und Fräsarbeiten an dem zwischen Rundachse und Maschinengestell liegenden T-Nutenaufspanntisch genutzt werden.


- Max. Drehzahl Frässpindel: 10.000U/min

- Gravierstichel bzw. Fräseraufnahme: 3mm

- Verfahrweg A-Achse: 120°

- Verfahrweg C-Achse: 360°

- Verfahrweg X-(T-Nutentisch), Y- und Z-Achse: ca. 150 x 300 x 250mm



Aktuelles 2016

Frohe Weihnachten!

Wir wünschen ein frohes Weihnachtsfest und einen guten Rutsch ins neue Jahr 2017!

Der Betrieb ist wegen Weihnachtsurlaub vom 19.12.2016 bis 2.1.2017 geschlossen!


Oszillierender Schneidekopf
Sondermaschine

Neuer oszillierender tangential Schneidekopf mit eigenem Antrieb zum Heben und Senken.

  • Pneumatischer Antrieb für Heben und Senken
  • Mannesmann Demag Druckluftmotor mit bis 9000 Hübe/min
  • Drehung des Messers per Schritt- oder Servomotor
  • Durchschnittlicher Vorschub im Material 2500mm/min
youtbeLeder Schneiden


Durch die Integration eines eigenen Antriebes zum Heben und Senken, kann der Schneidekopf auch bei Maschinen ohne Vertikalachse (Z-Achse) eingesetz werden bzw. der Vertikalantrieb der Maschine, kann für die Drehbewegung des Schneidemessers verwendet werden.

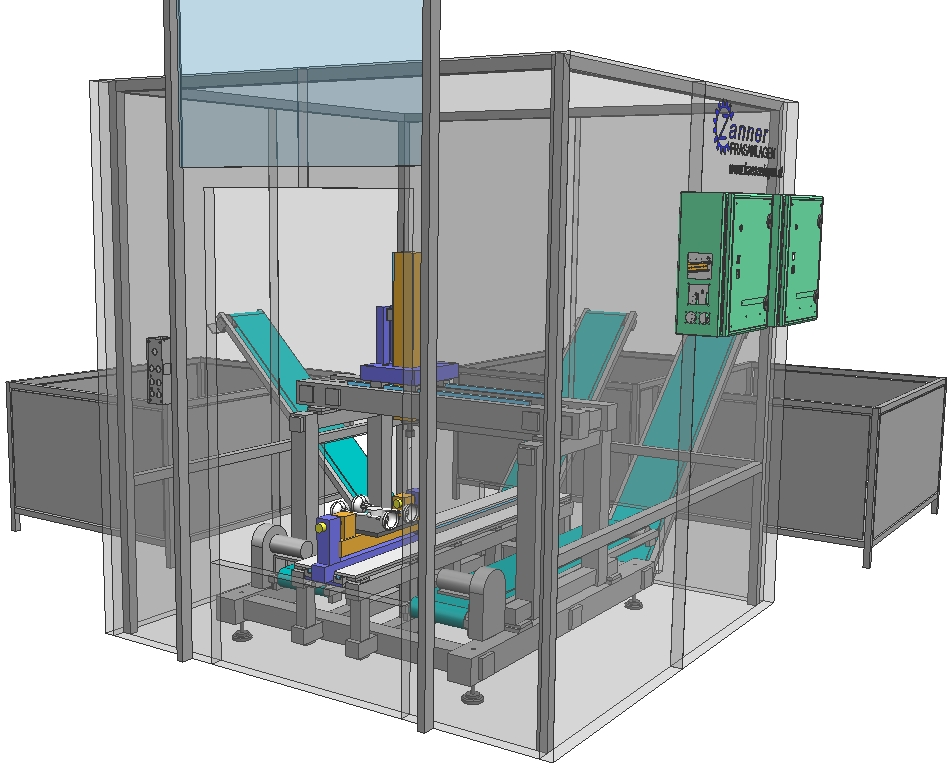

Basic Design für Fräsautomat
Sondermaschine Entwurf einer CNC-gesteuerten 3-Achs Fräsanlage + Schwenktisch zum Bearbeiten von Aluminiumgussteilen als auch zum Trennen des Angusses. Durch den Schwenktisch können die Gussteile auf 3 Seiten bearbeitet werden. Nach der Bearbeitung wird automatisch ausgeworfen und sortiert in verschiedenen Boxen abtransportiert.

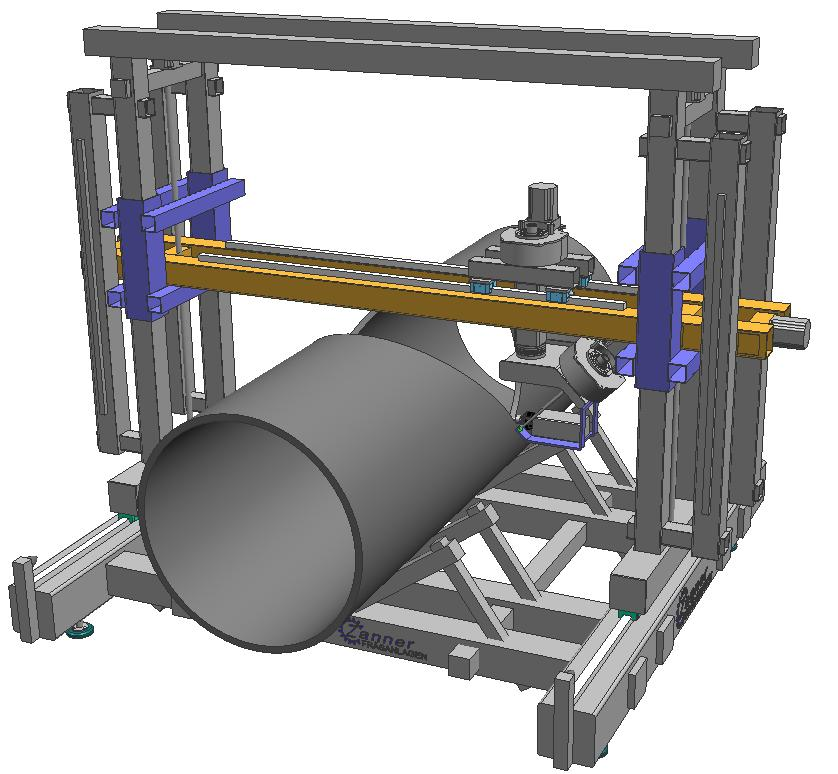

Konstruktion 5-Achs Fräsanlage für Kunststoffrohre
5-Achs Fräsmaschine Konstruktion eines 5-Achs Fräsroboters mit dem bewährten Zanner Schwenkachsen, zum Fräsen von Kunststoffrohren. 0,3KW Frässpindel mit max. 18.000U/min, 530mm max. Rohrdurchmesser, max. Fräserdurchmesser 5mm, max. lineare Verfahrgeschwindigkeit 200mm/sec.

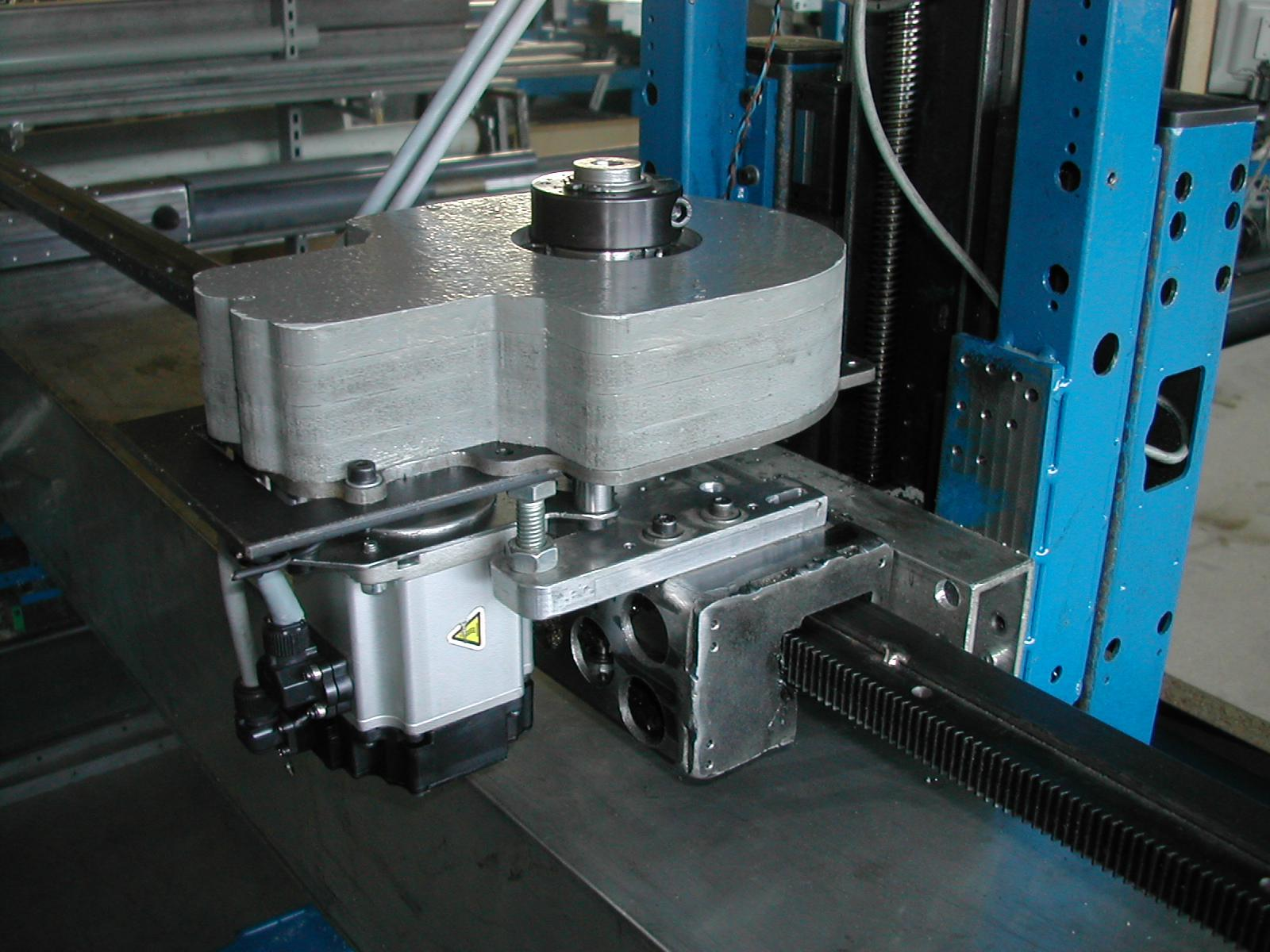

Zanner Getriebe Version 2
Zanner Getriebe Neue spielfreie Getriebe angepasst an 0,2kW AC-Servomotoren Panasonic MINAS A5.
